产品概述

ImCloud (Ezpay Intelligent Management Cloud) 智能云管理控制器。

数据网络作为承载应用业务和数据的通道，随着网络节点逐渐增加，网络规模越来越大。在企业网、连锁商超、连锁酒店酒店和普教等场景，无线网络的部署可能需要几千台AP，这样的网络需要专业IT人员管理才能保障通道畅通，运维成本不断攀升。Ezpay云管理ImCloud方案是网络服务的新模式，基于云端实现网络服务和管理，将复杂的网络管理简单化、智能化、可视化，提升用户网络体验。实现“不懂IT也可以熟练管理、使用网络”。

产品特点

多系统融合，网络可按需扩展

●集成ac、认证、管理功能

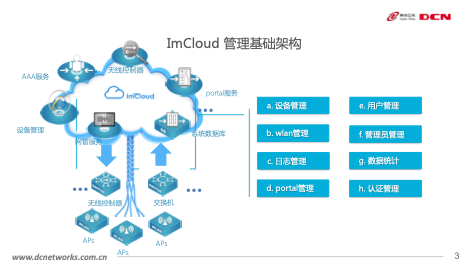

ImCloud是一种是具备易管理、易维护、大容量、高性能等特性，集认证、管理、无线控制等多位一体的云管理平台，可实现对全网无线设备管理、组织组织管理、用户账户管理、授权，数据采集、实时控制和执行各种网络策略，使整个教育网成为一个易部署、易维护、易扩展的网络。

●高数据处理能力

基于高效率的双核操作系统和多核CPU平台，给予高性能业务处理模块和业务接口，可以满足多业务处理统一承载对带宽的高要求；整机最大支持5000台AP管理，10万并发用户，50万个以上用户注册管理，能够满足城域网络中大用户量、高并发等应用环境下单用户多并发终端的需求。

●功能线性扩展
功能组件可根据管理者需求，进行线性扩展，对不同级别的管理者可定制不同的管理套餐。

简捷人机交互
● 直觉化界面操作

ImCloud顺利获得直觉化的网页介面设计，能帮助管理员轻松进行用户管理、组织结构管理、设备管理、管理员管理、认证设置、网络配置等操作。

● 功能组件化
功能科学划分，功能组件相互弱耦合关联，相互独立性更强，更易于用户理解和操作。
● Windows风格设计
Windows风格操作界面，操作简便，功能高度封装、易于理解及操作。让用户可以快速安装实施及便捷使用。

贴近用户的管理特性
● 易部署、易管理、易维护

无线AP可实现即插即用，AP零配置，AP设备的管理、控制、配置全部由平台来完成，网管人员不必再对数量庞大的无线AP进行单独管理和维护，所有的配置、固件升级、安全策略更新等动作都可顺利获得无线控制器统一下发完成，让管理者快速部署无线设备。

网络状态在系统中顺利获得各种图表，让管理者一目了然分析和维护整张网络，页面的网络配置、组织组织配置、使用状态统计、故障诊断及告警等各种功能组件轻松管理和维护无线网络。

● 集中管理分级部署
ImCloud给予按组织结构的分级管理，针对总分结构的网络环境，采用集中管理分级部署。
总部顺利获得建立的组织结构对各分支单位的网络设备、无线用户、网络状态集中监控。并统一配置全局无线网络，对全局设备进行统一升级，用户身份统一认证，统一下发认证页面。
可以根据组织结构不同建立不同管理级别，由总部管理员进行级别的划分。

● 分权管理
为了降低总部管理压力，对所有功能给予分权管理，由总部管理员指定各分支管理员的功能管理权限，实现集中监管的同时，让各分支相对独立的查看、编辑本地网络及用户。

丰富的管理设备

● AP管理

对注册AP进行分组管理、集中配置，射频配置等。

● AC管理

无线控制器管理，可以实现二级管理AP，由imcloud直接进行无线网络、认证配置等。

● 交换机管理
POE交换机被imcloud管理可以直观的展现除了交换机的收发包、流量信息，端口的连接状态，供电状态外，还可以清楚的识别出各端口的连接设备详细信息，如：连接AP型号、MAC、IP、vlan等。

顺利获得对交换机端口的供电开关、启用开关实现对连接设备的控制。

灵活的用户认证
● 终端智能识别
智能识别终端类型，支持 ios、安卓和 windows 等主流智能终端操作系统，自适应推送最适合终端屏幕的 WEB 认证页面，免去用户多次拖动，调整屏幕的操作，为用户给予更加流畅的上网体验。
● 多种灵活、安全的认证方式

支持账号、短信、微信、授权二维码、会议二维码、免认证、预共享密钥、MAC认证方式。
● 内置认证服务器，轻松实现 WEB 认证
内置 Portal 服务器，最多可存储用户账户。无需额外部署 Portal 服务器和 Radius 服务器，即可实现 WEB 认证，轻松实现无线用户的本地认证。简化网络部署，降低网络建设成本。
● 无感知认证，提升用户体验
内置支持无线用户无感知认证：首次认证成功后，用户再次上线时，不会弹出认证页面，用户直接上线，避免用户重复繁琐的账号密码输入过程；同时系统自动智能识别用户身份，保障网络安全；免认证周期可灵活设定，高效灵活。
● 灵活访客认证管理
内置完善的访客管理体系，充分考虑用户行业需求特点，量身定制丰富、便捷和安全的访客管理机制。
·  授权二维码认证
对办公访客进行快速开户，让访客快捷上网，扫码授权上网
·  会议二维码认证
对批量与会人员快速开通无线网络，扫码二维码即可上网。
·  短信认证
顺利获得短信方式快速获取验证码认证上网，用于流动人群的临时账号开户

·  一键认证
为访客给予快速认证方式，并可以推送页面插页
无线网络特性
 ● 智能射频管理
ImCloud给予自动功率和信道调整功能。顺利获得专有的射频检测和RF管理算法，优化射频覆盖效果。当AP信号收到外界强信号干扰时，顺利获得控制AP自动切换到合适的工作信道以规避干扰，以保障无线网络通信的畅通；支持无线网络黑洞补偿功能，当网络中有AP意外停止工作时，顺利获得AC的射频管理功能可补偿由此带来的信号盲点区域，使无线网络仍可正常工作。
  ● 终端时分公平智能控制
无线网络中由于部分802.11b、802.11g老旧终端协商速率低或者终端离AP较远协商速率低，导致大量用户无线上网延时大、速度慢、AP整机性能低下。简单地采用速率控制和流量整形，无法解决低速率终端接入环境下的AP性能问题。Ezpay智能无线AP顺利获得基于终端空时公平的智能控制，根本性的解决了这个问题，保证用户无论使用何种类型的终端，都将在相同的位置上取得同样良好的无线上网体验。
  ● 智能负载均衡机制
一般情况下，无线客户端会根据AP信号强度选择接入AP，这种无控制情况下的接入方式容易导致大量客户端仅因为某个AP信号较强而集中连接到同一个AP上。而同一台AP接入客户端越多，每个客户端分享到的带宽就越窄，从而大大影响客户的使用感受。Ezpay无线产品可实现灵活多样的智能负载均衡:
 - 支持基于流量的AP负载均衡；
 - 支持基于用户数的AP负载均衡；
 - 支持基于频段的AP负载均衡；
 - 支持基于终端信号强度的接入控制；
 - 支持基于用户数的CAC（Call Admission Control），保证高优先级应用的终端接入和带宽保证；
 - 支持对终端的强制漫游控制，引导终端连接到信号更强的AP。
精细化接入控制
针对不同组织组织可以建议不同的用户组，对每个用户组设置基于周、日、时、分的上网策略，来精确控制无线网络用户的上网时段。

安全保障
● 支持无线入侵检测和入侵防御
ImCloud支持非法无线设备检测、入侵检测以及黑名单和白名单等无线入侵检测和无线入侵防御特性，支持各种无线管理报文的防DoS攻击，增强了整个无线网络的安全管理。
● 支持AP安全接入机制
AP一般部署在公共区域，需要有严格的安全机制确保接入设备的合法性。
● 实名制审计
给予标准接口，可与业内主流行为管理产品对接，满足82号令的实名制审计需求，减低WiFi存在巨大信息安全隐患。
数据统计分析
基于不同组织组织进行数据汇总分析，便于使用者对现有网络的运维、运营进行分析。
—用户终端统计：终端类型、终端信号强度、频段分配、网络分配、在线时长、单位统计等


—设备统计：接入数量分析、接入流量分析、在线统计、基于单位统计

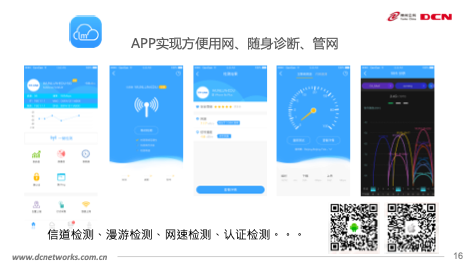

APP移动管理

● 一键检测
将虚拟的、复杂的无线网络进行图形化、简洁化，让非专业无线人员可以获取无线网络的专业数据，进而加快问题的定位及处理，提升用户无线网络使用体验；
● 无线工具包：Wifi分析、ping测试、流量测试
顺利获得无线工具包对无线网络环境、连通性、无线流量进行检测；

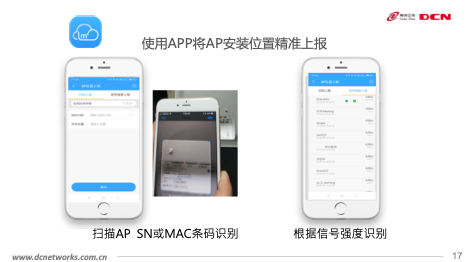

● AP位置上报
实施人员，顺利获得简单的步骤，即完成原来繁琐的无线ap位置收集工作，可以让施工人员随装随走，降低时间成本，有效保障后续网络维护响应速度，间接提升无线网络的质量。实施人员，用手机APP扫描ap条码，输入位置信息，上报公有云平台，完成整个ap设备信息、组织组织分组和安装位置信息上报的功能；

● 无线打点检测
无线安装调试完毕，针对无线的质量情况进行评估及记录。用户顺利获得手机、顺利获得图形界面，简捷、快速的获取无线的质量信息并进行相关记录。针对所有用户日常使用，顺利获得app的扫描、打点，快速获取并记录无线的情况；
● 故障移动端通知
经过管理员授权的管理员顺利获得APP可以接收到云端推送AC、AP、交换机等设备状态的通告，便于及时处理故障；

产品规格

硬件规格

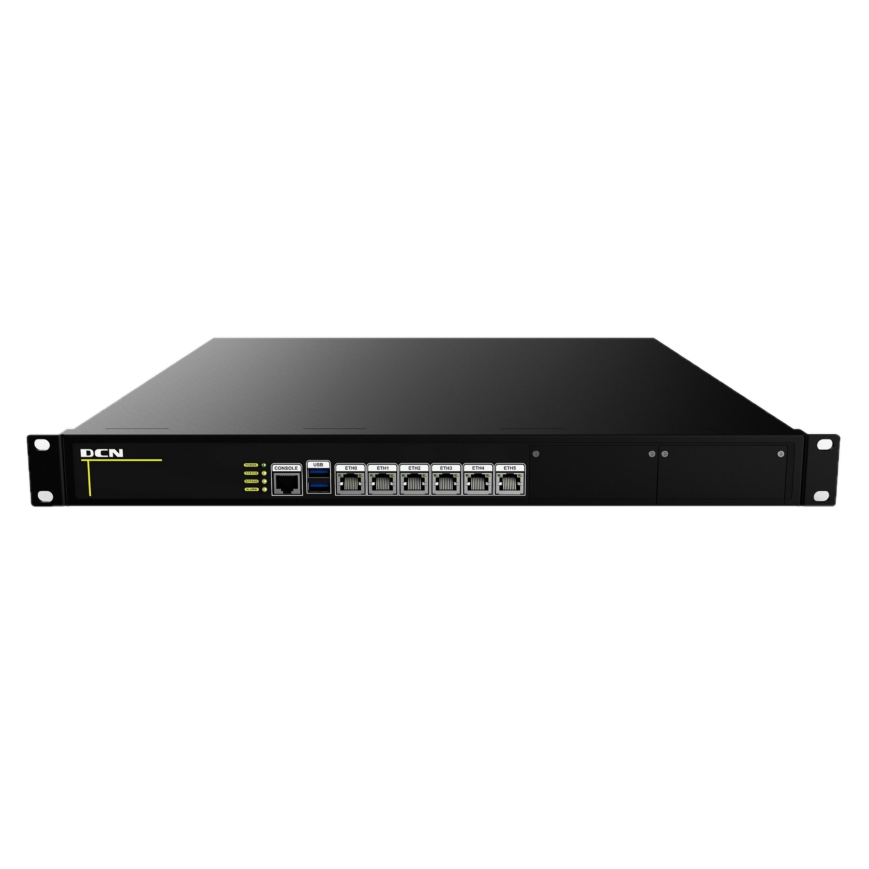

项目		ImCloud 8260(R2)
物理参数	业务端口	6个千兆以太网口
		2个PCIE扩展槽，最大支持4万兆 SFP+光口
	管理端口	1个Console口(RJ-45)
		1个RJ-45网络管理口
		2个USB 2.0端口
	产品尺寸	(W x D x H) 440mm*44mm*400mm For 1U
	硬盘	256G SSD
	内存	DDR4 16G
	CPU	E3-1225 v5系列
电源	电源输入	300W冗余电源
环境	工作温度	0℃~45℃
	存储温度	-10℃~55℃
	工作湿度	10%~95% 无凝露

软件规格

项目		ImCloud 8260(R2)
基础性能	最大可管理AP数（台）	5000
	基础可管理AP数（台）	32
	AP License步长	16、32、128
	最大在线并发用户数	10万
	内置本地认证账户	50万
	VlAN数量	4096
	SSID数量	500
	IPv6路由协议范围	静态路由、RIPng、OSPFv3、BGP4+
无线管理	无线协议规范	802.11， 802.11a， 802.11b，802.11g，802.11n，802.11ac，802.11h
	无线管理协议	与AP之间支持城域网、局域网、互联网组网
		AP可以自动发现并接入
		AP可以自动更新软件版本
		AP可以自动下载配置
	用户漫游切换时间	小于30ms
	高可靠性	支持1+1快速备份
	射频特性	支持国家代码设置
		支持手动/自动设置发射功率
		支持手动/自动设置工作信道
		支持自动调整传输速率
		支持射频环境扫描，AP边工作边扫描周围的射频环境信息
		支持无线射频干扰监测和规避
		支持11n优先RF策略
		支持20MHz和40MHz信道带宽配置
		支持11abg、11n、11ac终端混合接入环境下的空口时间保护
		基于终端的空口时间公平调度
		频谱导航（5G优先）
		用户在线检测
		用户无流量自动老化
		禁止弱信号客户端接入
		弱信号客户端强制漫游
接入认证	账号认证	支持基于用户名和密码portal认证
	802.1x认证	支持
	授权二维码认证	访客接入无线网络后，终端自动弹出二维码页面，被访者顺利获得手机扫描访客的二维码，访客即可上网；
	会议二维码认证	会议型访客类型根据访客人数、时间预约二维码，访客们扫描二维码即可上网
	一键认证	不需要输入账号，点击认证页面既可以上网
	MAC认证	基于不同无线网络的mac地址认证
	短信认证	访客输入手机号码，顺利获得短信获取密码进行认证
	无感知认证	第一次认证时输入用户名密码，在设置好的时间范围内再次连接无需输入用户名密码进行认证

项目

订购信息

型号	描述	备注
ImCloud 8260	ImCloud智能云管理平台， 6个千兆端口+2个PCIE插槽（可扩展4个万兆SFP+口）+2个USB端口+1个consle端口、1个网络管理口； 内置64G msata，内存DDR4 16G； 基础管理32个AP授权；	必选
ImCloud-2XS	万兆扩展卡	可选
DCWS-L32	Ezpay有线无线一体化智能控制器专用升级许可 (含32台AP升级许可)	可选
DCWS-L128	Ezpay有线无线一体化智能控制器专用升级许可 (含128台AP升级许可)	可选
